名称：

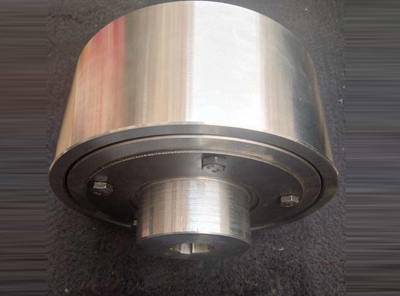

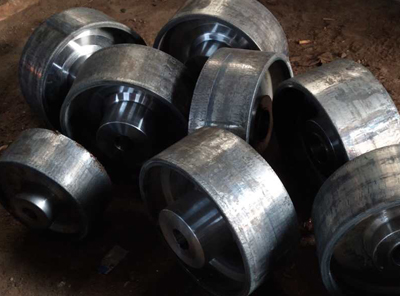

制动轮
描述：我们公司生产的制动轮适用于制动轮直径为100～800mm的瓦块式制动器。
相关产品：
泊头市巨泽传动机械设备制造有限公司
制动轮的详细说明：
制动轮适用于制动轮直径为100～800mm的瓦块式制动器。
制动轮的技术要求
①轮缘表面淬火硬度35～45HRC， 为2～3mm。
②材料 D≤200mm者为45锻钢
D≥250mm者为ZG340—570。
③键槽型式、尺寸及公差按GB/T 3852—97《联轴器轴孔和联接型式及尺寸》的规定。
标记示例：
制动轮200—Y60 JB/ZQ 4389—86
200—制动轮直径，mm
Y—圆柱形轴孔
制动轮基本参数和主要尺寸 mm
| D | Y型轴孔 | Z1型轴孔 | B | B1 | d1 | 转动 惯量 kg.m2 | 重量 kg | ||
| d | L | dZ | L | ||||||
| 100 | 25,28 | 62 | 25,28 | 44 | 70 | 35 | 65 | 0.0075 | 3.0 |
| 30,32,35 | 82 | 30,32,35 | 60 | ||||||
| 160 | 25,28 | 62 | 25,28 | 44 | 70 | 35 | 65 | 0.03 | 5 |
| 30,32,35 | 82 | 30,32,35 | 60 | ||||||
| 200 | 25,28 | 62 | 30,32,35,38 | 60 | 85 | 42.5 | 100 | 0.20 | 10.0 |
| 30,32,35,38 | 82 | ||||||||
| 40,42,45,48,50,55 | 112 | 0,42,45,48,50,55 | 84 | ||||||
| 250 | 30,32,35,38 | 82 | 30,32,35,38 | 60 | 105 | 52.5 | 115 | 028 | 18.0 |
| 40,42,45,48,50,55 | 112 | 40,42,45,48,50,55 | 84 | ||||||
| 60 | 142 | 60 | 107 | ||||||
315 (300) | 40,42,45,48,50,55 | 112 | 60,65,70,75 | 107 | 135 | 67.5 | 120 | 0.60 | 24.5 |
| 60,65 | 142 | ||||||||
| 400 | 60,65,70,75 | 142 | 60,65,70,75 | 107 | 170 | 85 | 175 | 0.75 | 60.7 |
| 80,85 | 172 | 80,85,90,95 | 132 | ||||||
| 167 | |||||||||
| 500 | 80,85,90,95 | 172 | 75 | 107 | 210 | 105 | 210 | 2.0 | 100.6 |
| 100,110 | 212 | 80,85,90,95 | 132 | ||||||
| 100,110,120 | 167 | ||||||||
| 130 | 202 | ||||||||
630 (600) | 90,95 | 172 | 90,95 | 132 | 265 | 132.5 | 210 | 5.0 | 132.1 |
| 100,110 | 212 | 100,110,120 | 167 | ||||||
| 130 | 202 | ||||||||
710 (700) | 100,110,120 | 212 | 110,120 | 167 | 300 | 150 | 210 | 10 | 183.4 |
| 130 | 252 | 130 | 202 | ||||||
| 800 | 130,140,150 | 252 | 130,140,150 | 202 | 340 | 170 | 230 | 16.75 | 230.9 |
